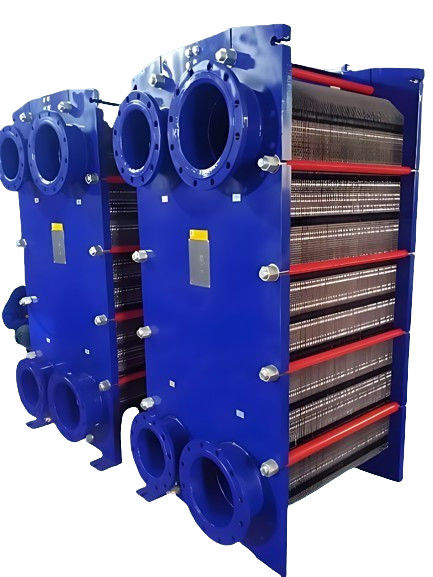

Υψηλή απόδοση εξοπλισμού ανταλλακτικού θερμότητας πολυεπίπεδων κυματοειδών μεταλλικών πλάκες

Ο ανταλλακτής θερμότητας πλάκας είναι ένας εξοπλισμός υψηλής απόδοσης ανταλλαγής θερμότητας που αποτελείται από στοιβαγμένες πολυεπίπεδες κυματοειδείς μεταλλικές πλάκες

Εισαγωγή στον εναλλάκτη θερμότητας πλάκας
Ο εναλλάκτης θερμότητας πλάκας είναι ένας εξοπλισμός υψηλής απόδοσης ανταλλαγής θερμότητας που αποτελείται από στοιβαγμένες πολυεπίπεδες κυματοειδείς μεταλλικές πλάκες.σχηματίζεται μια σειρά από στενά ορθογώνια κανάλια ροήςΗ σχεδίαση αυτή είναι ιδιαίτερα κατάλληλη για τις ανάγκες ανταλλαγής θερμότητας των συστημάτων υγρού-ρευστού και υγρού-ατμού.
Οι θερμοανταλλάκτες πλάκας είναι γνωστοί για την υψηλή τους αποτελεσματικότητα ανταλλαγής θερμότητας, τη χαμηλή κατανάλωση ενέργειας, το συμπαγές σχεδιασμό και το μικρό μέγεθος.Έτσι χρησιμοποιούνται ευρέως και έχουν μεγάλη διάρκεια ζωής.Η ικανότητά του μεταφοράς θερμότητας είναι καλύτερη από την παραδοσιακή σωληνιακή συσκευή ανταλλαγής θερμότητας υπό την ίδια κατάσταση πτώσης πίεσης και μπορεί να επιτύχει ποσοστό ανάκτησης θερμότητας άνω του 90%

δομή προϊόντος

λεπτομερή παρουσίαση του προϊόντος

1.Μιαμερή τυποποίηση και διαμόρφωση πλακών

Μετά από μία μόνο πίεση με ειδικό υδραυλικό εξοπλισμό, ολοκληρώνεται ολοκληρωτικά η όλη διαδικασία.Χρησιμοποιήσαμε την τεχνολογία μαλακής επικάλυψης για να εξασφαλίσουμε την υψηλή ακρίβεια και την εξαιρετική ποιότητα του σχηματισμού φύλλου, με ομαλή επιφάνεια χωρίς γρατζουνιές ή τεντώματα, και μειώνει αποτελεσματικά την πίεση που παράγεται κατά τη διαδικασία πίεσης.Η μείωση του πάχους είναι ομοιόμορφη σε κάθε πάνελ και το βάθος κυματοειδούς παραμένει ομοιόμορφοΤαυτόχρονα, δεν υπάρχουν υπερβολικά σφραγισμένες περιοχές στην επιφάνεια, αποτρέποντας μικροσκοπικές ρωγμές που μπορούν να παρατηρηθούν μόνο με μικροσκόπιο.Επιπλέον, η μεταλλική υφή στην επιφάνεια είναι σταθερή στο ύψος για να εξασφαλιστεί η συνολική ομορφιά, και το λεπτότερο μέρος μπορεί να φτάσει σε ακρίβεια 0,3 mm.

2.Σχεδιασμός περιοχής διανομής τύπου σοκολάτας

Χρησιμοποιώντας ένα καινοτόμο σχήμα σταυρού (που ονομάζεται επίσης μπλοκ σοκολάτας),Οι ζώνες μετατροπής πλάκας μας εξασφαλίζουν επαρκή και ομοιόμορφη ροή ακόμη και στις ευρύτερες πλάκες.Ο σχεδιασμός αυτός της δομής εξαλείφει αποτελεσματικά τις περιοχές στασιμότητας της ανταλλαγής θερμότητας, καθώς και τα προβλήματα χαμηλής ροής και διάβρωσης των πλακών που προκαλούνται από την στασιμότητα.Μετατροπή μέσω προώθησης Έχουμε βελτιώσει με επιτυχία την ικανότητα ανταλλαγής θερμότητας ολόκληρης της πλάκας βελτιώνοντας την αποτελεσματικότητα της ανταλλαγής θερμότητας στην περιοχή και την περιοχή στασιμότηταςΗ μοναδική ιδέα σχεδιασμού υψηλής αναταραχής έχει σχεδιαστεί για να αποτρέψει την απόφραξη των καναλιών μεταξύ των πλάκων, μεγιστοποιώντας παράλληλα την αυτοκαθαριστική επίδραση.Χρησιμοποιούμε την αρχή της υδροδυναμικής για να ρυθμίσουμε την αντίσταση ροής με σταδιακό τρόπο για να διασφαλίσουμε ότι το υγρό εισέρχεται μεταξύ των πλακών πιο ομαλά και βελτιστοποιεί την απελευθέρωση πίεσης.

3Σχεδιασμός στεγασμάτων

Το προσεκτικά σχεδιασμένο συμπίεσμα, το οποίο έχει δομή τριγωνικής μορφής οροφής, επιτυγχάνει γραμμική επίδραση σφράγισης.Υπό την επίδραση της δύναμης συμπίεσης, η δομή αυτή εξασφαλίζει ότι η κεντρική περιοχή της συμπίεσης μπορεί να αντέξει την ισχυρότερη πίεση, έτσι ώστε να επιτευχθεί ισχυρή πίεση σφράγισης με μικρότερη δύναμη,διασφάλιση εξαιρετικών επιδόσεων σφράγισηςΕπιπλέον, ακόμη και μετά από επανειλημμένη αποσυναρμολόγηση και συναρμολόγηση, η σφραγίδα θα εμφανίζει μόνο ελάχιστη μόνιμη παραμόρφωση.Ολόκληρη η δεξαμενή έχει σχεδιαστεί για να κλείσει για να ενισχύσει τη σταθερότητα της συνολικής δομής.

4Χαρακτηριστικά του πλαισίου και του συστήματος θέσης

Χρησιμοποιώντας μοναδική τεχνολογία τοποθέτησης, σχεδιάσαμε μια μέθοδο για να αποτρέψουμε τα πάνελ από παραμόρφωση κατά την αποσυναρμολόγηση και την τοποθέτηση του τοίχου πάνω και κάτω.η συσκευή θέσης διατηρεί ακόμη την ακρίβεια μετά από επανειλημμένη αποσυναρμολόγηση και συναρμολόγησηΓια να βελτιωθεί το αποτέλεσμα αυτόματης ευθυγράμμισης, χρησιμοποιούμε βοηθητικές φούστες θέσης στις τέσσερις γωνίες κάθε πάνελ.Σχεδίασα μια μοναδική δομή αρκούδας και εφάρμοσα μια στρατηγική πολλαπλών σημείων θέσηςΗ μέθοδος αυτή βασίζεται στην αρχή της μηχανικής τοποθέτησης του "επίπεδου, ενός σταθερού καρφίτσου από τη μία πλευρά και ενός κινητού καρφίτσου από την άλλη πλευρά".που εξασφαλίζει την ελευθερία του εργαστηρίου σε μία κατεύθυνση, αποφεύγοντας έτσι αποτελεσματικά το πρόβλημα της υπερτοποθέτησης.

5.Σχεδιασμός δομής ταχείας εγκατάστασης

Το μπροστινό νάτλο συμπίεσης είναι ενσωματωμένο με τη βίδα μέσω ενός μπουρνού κλειδώματος.Κατά την αποσυναρμολόγηση του εναλλάκτη θερμότητας πλάκας, χρειάζεται μόνο να σφίξετε ή να χαλαρώσετε την μπροστινή σφιγκτήρα. Μπορεί να ολοκληρωθεί σφίγγοντας τα καρύδια. Είναι πιο βολικό και ταχύτερο να αποσυναρμολογηθεί και να συναρμολογηθεί κατά την επιθεώρηση του ανταλλακτη θερμότητας πλάκας.Είναι ένα χαρακτηριστικό φιλικό προς το χρήστη σχεδιασμό.
Όλα τα μέρη του πλαισίου συνδέονται με νήματα.
Οι μπουλόνες συμπίεσης κατασκευάζονται με κυλίνδρους.
Υπάρχει ένα κουτί ρουλεμάν στο μπουλόνι συμπίεσης.
Οι βίδες πίεσης μπορούν να αφαιρεθούν πλευρικά

Μέγεθος εγκατάστασης εξοπλισμού
